2А120А, КА120А, 2А120АР, КА120Б, 2А120АГ, КА120В

Сверхвысокочастотный диод смесительный, кремниевый планарно-эпитаксиальный с барьером Шоттки в металлостеклянном корпусе типа КД-1, предназначен для работы в диапазоне 0,3–18 ГГц.

Масса диодов не более 0,035 г.

Основные электрические параметры

Наименование параметра, единица измерения, режим измерения Буквенное обозначение Норма
не менее не более
Потери преобразования, дб Lпрб 5,5
Нормированный коэффициент шума, дб Fнорм 7,0
Выходное сопротивление, Ом  rвых 200 500
Коэффициент стоячей волны по напряжению Kст. U 1,8
Выпрямленный ток, мА Iвп 0,5 2,5

Измерение параметров производится при:

  • мощность гетеродина -Р1 = 1,5 мВт;
  • fизм = 9,375 ГГц, fпрм = 30 МГц;
  • Rпос = 100 Ом.

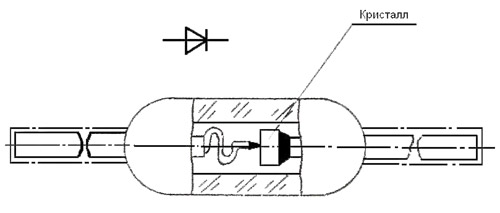

Схема расположения выводов
