Полупроводниковые сверхвысокочастотные диоды переключательные , кремниевые диффузионные типа 2А537А в металлокерамическом корпусе типа КТ-16-1 (ГОСТ 18472-82) с изолированным тепло отводом , предназначенные для работы в коммутационных устройствах сантиметрового, дециметрового метрового и КВ диапазонов волн.
Масса диодов не более 3 г.
Основные электрические параметры
|
Наименование параметра,(режим измерения),единица измерения |
Буквенное обозначение |
Норма |
Температура °С |
|||
|
2А537А КА537А |
КА537Б |
|||||
|
Не менее |
Не более |
Не менее |
Не более |
|||
| Пробивное напряжение при обратном токе 10 мкА, В |
Uпроб |
600 |
— |
300 |
— |
25±10 |
| Критическая частота при I пр= 100мА, Uобр=100В,ГГц |
F кр. |
200 |
— |
100 |
— |
25±10 |
| Накопленный заряд при I пр=100 мА, нКл |
Q нк |
400 400 200 |
1000 1500 1000 |
200 100 200 |
1500 1500 2000 |
25±10 125±5 -60±3 |
| Прямое сопротивление потерь диода при I пр=100 мА, Ом |
R пр |
— |
0,5 |
— |
1,0 |
25±10 |
| Общая емкость диода при U обр=100В , пФ |
Сд |
— |
3 |
— |
3 |
25±10 |

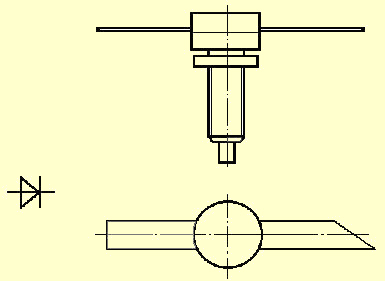

Схема расположения выводов
* — выпускаются предприятием под заказ потребителей и на договорных условиях.
