Диоды полупроводниковые СВЧ 2А534А,Б, кремниевые планарно-эпитаксиальные ограничительные в металлокерамическом корпусе, предназначенные для применения в устройствах защиты приемников, стабилизации, ограничения и регулировки уровня СВЧ мощности в сантиметровом и дециметровом диапазоне длин волн.
Климатическое исполнение УХЛ.

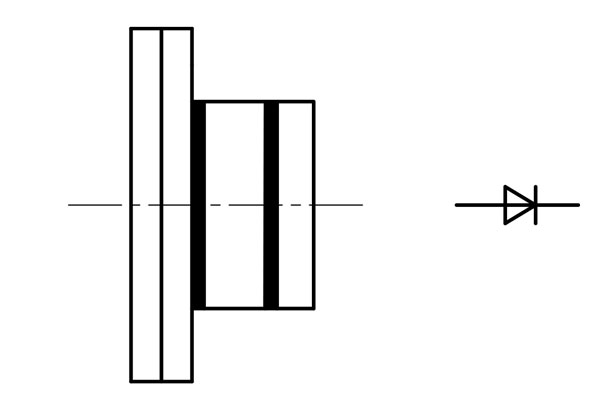

Схема расположения выводов
Масса не более 0,05 г
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
| Наименование параметра,(режим измерения)единица измерения | Буквенное обозначение | Норма | Температура окружающей среды,°С | |||
| 2А534А КА534А |
2А534Б КА534Б |
|||||
| Не менее | Не более | Не менее | Не более | |||
| Дифференциальное сопротивление при Iпр=100мА, Ом | rдиф | — | 1,8 | — | 2,5 | 25±10 |
| Сопротивление диода при низком значении СВЧ мощности P<1 мВт, Ом | rниз | — | 10 10 15 |
— | 15 15 20 |
25±10 135±5 -60±3 |
| Нормируемое обратное напряжение при Iобр=10мкА, В | Uнорм,обр | 30 | 110 | 30 | 110 | 25±10 |
| Накопленный заряд в режиме переключения с прямого тока 10мА на импульс обратного напряжения 10В, нКл | Q НК | — | 1 | — | 1 | 25±10 |
| Индуктивность корпуса диода, нГн | L | — | 0,3 | — | 0,3 | 25±10 |
| Емкость корпуса диода, пФ | Cкор | 0,18 | 0,26 | 0,18 | 0,26 | 25±10 |
| Общая емкость диода при Uобр=0 В, пФ | Сд | 0,4 | 0,65 | 0,35 | 0,5 | 25±10 |
