Оптопары транзисторные, состоящие из кремниевого планарного составного транзисторного приёмника и меза-эпитаксиального инфракрасного диодного излучателя, в металлическом корпусе, предназначены для коммутации цепей постоянного тока с гальванической развязкой между входом и выходом.
Основные электрические параметры
| Наименование параметра, (режим измерения), единица измерения | Буквенное обозначение | Норма для типов 3ОТ122А-Г | Температура 0С | |
| не менее | не более | |||
| Входное напряжение ( Iвх= 5 мА ), В | Uвх | 1,6 1,6 1,6 |
25±10 70±3 -60±3 |
|
| Выходное остаточное напряжение (Iвх=5 мА, Iвых=15 мА, для типов 3ОТ122А, В, Г и Iвых=25 мА для 3ОТ122Б), В | Uост | 1,5 1,5 1,9 |
25±10 70±3 -60±3 |
|
| Выходное остаточное напряжение(Iвх=1 мА, Iвых=1 мА, для 3ОТ122А, Iвых=3 мА для 3ОТ122В, Г, Iвых=3 мА для 3ОТ122Б), В | Uост | 1,5 | 25±10 | |
| Ток утечки на выходе (Uком=50В, для 3ОТ122А, Uком=30В для 3ОТ122Б, В, Uком=15В для 3ОТ122Г), мкА, | Iут.вых | 10 100 10 |
25±10 70±3 -60±3 |
|
| Сопротивление изоляции, Ом | Rиз | 109 | 25±10 | |

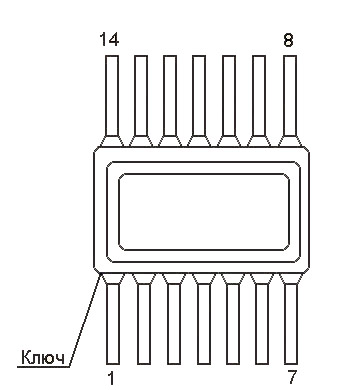

Схема электрическая принципиальная
