Арсенид-фосфид-галлиевые эпитаксиально-планарные индикаторы цифровые красного цвета свечения в пластмассовом корпусе, предназначенные для визуальной индикации в аппаратуре. Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при подаче прямого тока. Различные комбинации элементов ,обеспечиваемые внешней коммутацией, позволяют воспроизвести любую цифру от 0 до 9.Высота цифры 12 мм.
Масса индикатора не более 2,6 г.
Основные электрические параметры
| Наименование параметра(режим измерения), Единица измерения | Буквенное обозначение | Норма | Температура°С | |||
| АЛС333А2 | АЛС333Б2 | |||||
| Не менее | Не более | Не менее | Не более | |||
| Постоянное прямое напряжение элемента отображения и точки, В При I пр=20 мА При Iпр=7,5 мА | U пр | 2,0 4,0 1,6 |
2,0 4,0 1,6 |
25±10 -60±3 70±3 |
||
| Средняя сила света элемента отображения (Iпр=20мА), мкд Сила света точки (Iпр=20мА), мкд | Iср g Ig |
0,2 0,1 |
0,15 0,08 |
25±10 | ||
| Относительный разброс силы света между элементами отображения индикатора | Igmax Igmin |
3 | 3 | 25±10 | ||

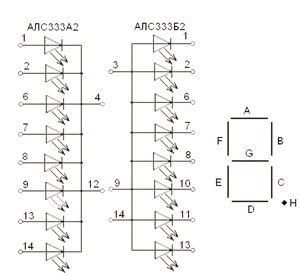

Схема принципиальная электрическая
 |
|
