2А507А, 2А507Б, КА507А, КА507Б

Сверхвысокочастотные диоды переключательные, кремниевые эпитаксиальные с p-i-n структурой в металлокерамическом корпусе типа КД-105, предназначенные для работы в коммутационных устройствах сантиметрового и дециметрового диапазонов волн.

Масса диодов не более 1,3 г.

Основные электрические параметры

Наименование параметра, единица измерения, режим измерения Буквенное обозначение Норма
2А507А
КА507А
2А507Б
КА507Б
не менее не более не менее не более
Пробивное напряжение при импульсном обратном токе с амплитудой 10мА и частотой следования 5±1 кГц, длительность импульса 3±2 мкс на уровне 0,5 от амплитуды, В Uпроб 500 300
Критическая частота при Iпр/= 100 мА, Uобр= 100 В, ГГц fкр 200 200
Накопленный заряд при Iпр= 100 мА, нКл Qнк 200 200
Прямое сопротивление потерь диода при Iпр= 100 мА, Ом rпр 1,5 1,5
Общая ёмкость диода при Uобр= 100 В, пФ Cд 0,8 1,2 0,8 1,2
Ёмкость корпуса, пФ Cкор 0,3 0,45 0,3 0,45

Примечания:

  1. Измерение fкр, rпр проводится на уровне СВЧ-мощности 0,001 Вт и длины волны 7 см.
  2. Измерение Qнк проводится при амплитуде импульса обратного напряжения 100В.

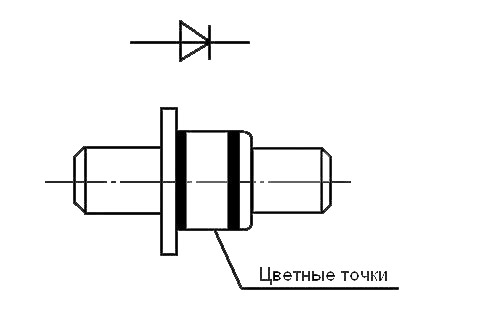

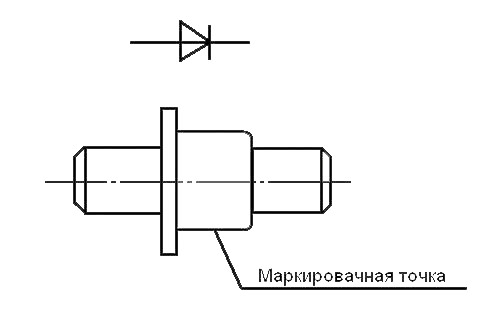

Схема расположения выводов

2А507 КА507
Тип диода Цвет точки Тип диода Цвет точки
2А507А чёрная КА507А две чёрные
2А507Б желтая КА507Б две желтые
