Сверхвысокочастотные диоды переключательные, кремниевые эпитаксиальные с p-i-n структурой в металлокерамическом корпусе типа КД-105, предназначенные для работы в коммутационных устройствах сантиметрового и дециметрового диапазонов волн.
Масса диодов не более 1,3 г.
Основные электрические параметры
| Наименование параметра, единица измерения, режим измерения | Буквенное обозначение | Норма | |||
| 2А509А КА509А |
2А509Б КА509Б |
||||
| не менее | не более | не менее | не более | ||
| Пробивное напряжение при импульсном обратном токе с амплитудой 10мА и частотой следования 5±1 кГц, длительность импульса 3±2 мкс на уровне 0,5 от амплитуды, В | Uпроб | 200 | 200 | ||
| Критическая частота при Iпр = 25 мА, Uобр= 100 В, ГГц | fкр | 150 | 150 | ||
| Накопленный заряд при Iпр = 25 мА, нКл | Qнк | 25 | 25 | ||
| Прямое сопротивление потерь диода при Iпр = 25 мА, Ом | rпр | 1,5 | 1,5 | ||
| Общая ёмкость диода при Uобр= 100 В, пФ | Cд | 0,9 | 1,2 | 0,7 | 1,0 |
| Ёмкость корпуса, пФ | Cкор | 0,3 | 0,45 | 0,3 | 0,45 |

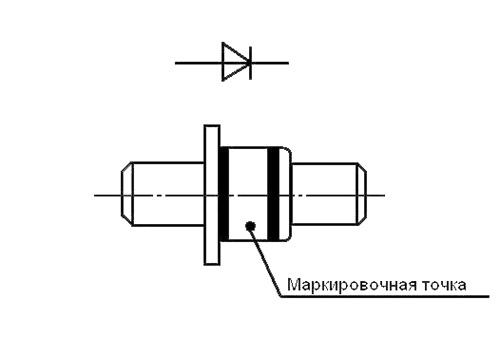

Схема расположения выводов
| 2А509 | КА509 |
 |
|
| Тип диода | Маркировочная точка | Тип диода | Маркировочная чёрточка |
| 2А509А | одна красная | КА509А | красная |
| 2А509Б | одна синяя | КА509Б | синяя |
