Диод 2А522А-5

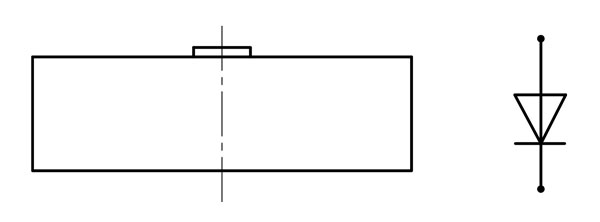

Кремниевый планарно-эпитаксиальный ограничительный диод СВЧ 2А522А-5, предназначенный для применения в аппаратуре специального назначения сантиметрового и дециметрового диапазона длин волн в составе гибридных интегральных микросхем, блоков и аппаратуры, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, агрессивных газов и смесей.

Масса не более 0,001 г.

Основные электрические параметры

Наименование параметра,(режим измерения),единица измерения Буквенное обозначение Норма
Не менее Не более
Дифференциальное сопротивление диода при Iпр=100мА, Ом rдиф 1,8
Общая емкость при Uобр=0В, пФ Сд 0,2 0,6
Сопротивление диода при низком значении СВЧ мощности, Ом

при Ɵокр= 25±10ºС, Ом
при Ɵокр= 125±5ºС, Ом
при Ɵокр= -60±3ºС, Ом

rниз
rниз
rниз
12
17
12
Коммутируемое постоянное обратное напряжение при Iобр=100мкА, В Uнорм,обр 5 70
Накопленный заряд диода при Iпр= 50мА, нКл Qнк 10

Примечание — Дифференциальное сопротивление (rдиф) численно равно сопротивлению диода на высоком уровне СВЧ мощности
