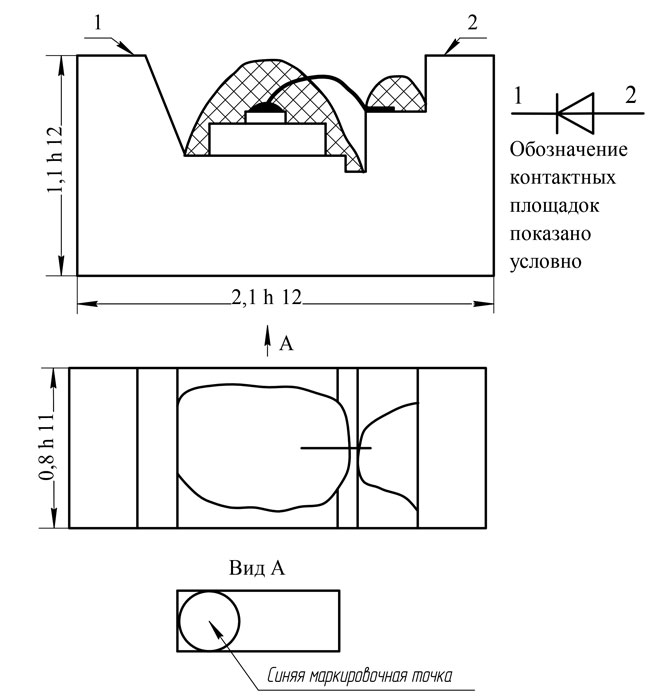

Бескорпусные кремниевые меза-эпитаксиальные с p-i-n структурой переключательные полупроводниковые СВЧ диоды типа 2А543Б-6, предназначенные для применения в составе гибридных интегральных микросхем 0,3-18 ГГц диапазона частот.
Диоды типа 2А543Б-6 изготавливают в климатическом исполнении УХЛ для применения в негерметизированных ГС.
Масса не более 0,01 г
Основные электрические параметры
| Наименование параметра, (режим измерения), единица измерения | Буквенное обозначение | Норма | Температура, ºС | |
| Не менее | Не более | |||
| Общая емкость диода, (f=10 МГц, Uобр=20 В), пФ | Сд | 0,15 | 0,22 | 25±10 |
| Критическая частота при I пр= 5мА, Uобр=20В, ГГц | Fкр. | 300 | — | 25±10 |
| Накопленный заряд при I пр=5 мА, нКл | Qнк | 0,5 | 3 | 25±10 |
| Постоянное прямое напряжение при Iпр=5 мА , В | Uпр | — | 0,9 0,9 1,2 |
25±10 125±3 -60±3 |
| Пробивное напряжение при обратном токе 10 мкА, В | Uпроб | 100 | — | 25±10 |
| Прямое сопротивление потерь диода при Iпр= 5 мА, Ом | R пр | — | 1,5 | 25±10 |
Примечание — Накопленный заряд определяется в режиме переключения с постоянного прямого тока на импульс обратного напряжения 10 В.
