Фосфид-арсенид галлиевые цифровые индикаторы зелёного цвета свечения, в пластмассовом корпусе, состоящие из дискретных элементов, изготовленных по эпитаксиально — диффузионной технологии, предназначенные для визуальной индикации. Максимальная высота знака 7 мм. АЛС338А; ЗЛС338А — с общим катодом, АЛС338Б; ЗЛС338Б — с общим анодом.
Масса индикатора не более 2,5 г.
Основные электрические параметры
| Наименование параметров (режим измерения) единица измерения | Буквенное обозначение | Норма | |||
| АЛС338А2 ЗЛС338А2 |
АЛС338Б2 ЗЛС338Б2 |
||||
| Не менее | Не более | Не менее | Не более | ||
| Средняя сила света (Iпр=20мА через элемент), мкд сегмента | I n ср | 0,15 | 0,15 | ||
| Сила света точки (Iпр=20мА через элемент), мкд | I n ср | 0,05/0,45 | 0,05/0,15 | ||
| Постоянное прямое напряжение каждого элемента(Iпр=20мА), В | Uпр | 3,5 | 3,5 | ||
| Относительный разброс силы света между сегментами индикатора | I n мах I n min |
3 | 3 | ||

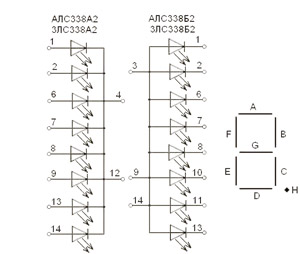

Схема принципиальная электрическая
 |
|
