Индикаторы , управляемые цифровые красного цвета свечения, предназначенные для применения в радиоэлектронной аппаратуре. Схема управления выполнена по КМОП технологии. Индикаторы имеют 7 сегментов и децимальную точку, позволяют воспроизвести любую цифру от 0 до 9 и децимальную точку.
Высота знака 2,5 мм
Масса индикаторов типа не более 1,5 г.
Основные электрические параметры
|
Наименование параметра, единица измерения, режим измерения |
Буквенное обозначение |
Норма |
Температура, °С |
|
|
Не менее |
Не более |
|||
| Входной ток логического «0» при U вх = 0,1 В, U ип =9,9В, мкА |
I°вх |
. |
1 |
25±10 -45±3 70±3 |
| Входной ток логического «1» при U вх = 9,8В, U ип =9,9В, мкА |
I1вх |
. |
1 |
25±10 -45±3 70±3 |
| Ток потребления при U ип = 9,9 В, Uинд=5,25 В, схема в состоянии индикации “8”, мА |
I пот |
. |
2 |
25±10 -45±3 70±3 |
| Ток индикации при U ип = 9,9 В, Uинд=5,25 В, схема в состоянии индикации “8”, мА |
Iинд |
. |
35 |
25±10 -45±3 70±3 |
| Сила света при U ип = 7,2 В, Uинд=4,75 В, схема в состоянии индикации “8”,мккд |
In |
75 |
. |
25±10 |
| Частота счета при U ип = 7,2 В, мГц |
fc |
1 |
. |
25±10 |
| Выходное напряжение низкого уровня, при Uп=7,2В, Iвых=10мкА, В |
Uовых |
. |
0,3 |
25±10 -45±3 70±3 |
| Выходное напряжение высокого уровня, при Uп=7,2В
Iвых=10мкА, В |
U1вых |
6,8 |
. |
25±10 -45±3 70±3 |

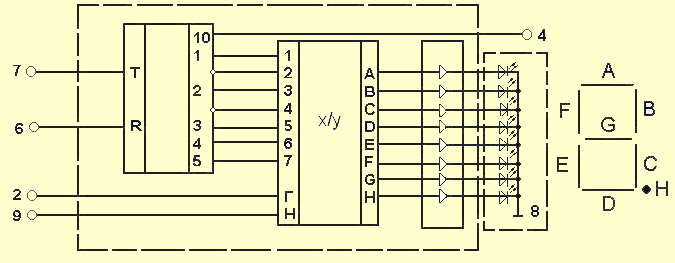

Схема электрическая принципиальная
Таблица назначения выводов
|
Номер вывода |
Назначение внешнего вывода |
|
1 |
Питание индикации |
|
2 |
Вход гашения |
|
4 |
Выход |
|
5 |
Питание схемы |
|
6 |
Установка нуля |
|
7 |
Счётный вход |
|
8 |
Общий |
|
9 |
Управление точкой |
