Модули экрана
Модули экрана — индикаторы знакосинтезирующие графические полупроводниковые типов КИПГ08А-8х8К с красным цветом свечения, КИПГ08Б-8х8Л с зелёным цветом свечения и КИПГ08В-8х8М двухцветные с красно-зелёными цветами свечения в пластмассовом корпусе размером 100х100 мм., предназначенные для применения в составных средствах отображения информации (типа экрана или «бегущей» строки для коллективного пользования).
Модули экрана содержат 8х8 элементов отображения с перекрёстной схемой коммутации и обеспечивают бесшовную стыковку как по горизонтали, так и по вертикали с расширенным углом обзора.
Основные электрические параметры
|
Наименование параметра (режим измерения) , единица измерения |
Буквенное обозначение |
Норма |
Температруа о С |
|
|
Не менее |
Не более |
|||
| Постоянное прямое напряжение элемента отображения
при Iпр=20 мА ,В |
Uпр |
. |
6 8 6 |
25 -10 50 |
| Средняя сила света элемента (Iпр=20мА), мккд |
Ivср |
5000 |
. |
25 |
| Относительный разброс силы света между элементами отображения |
Ivmax Ivmin |
. |
3 |
25 |

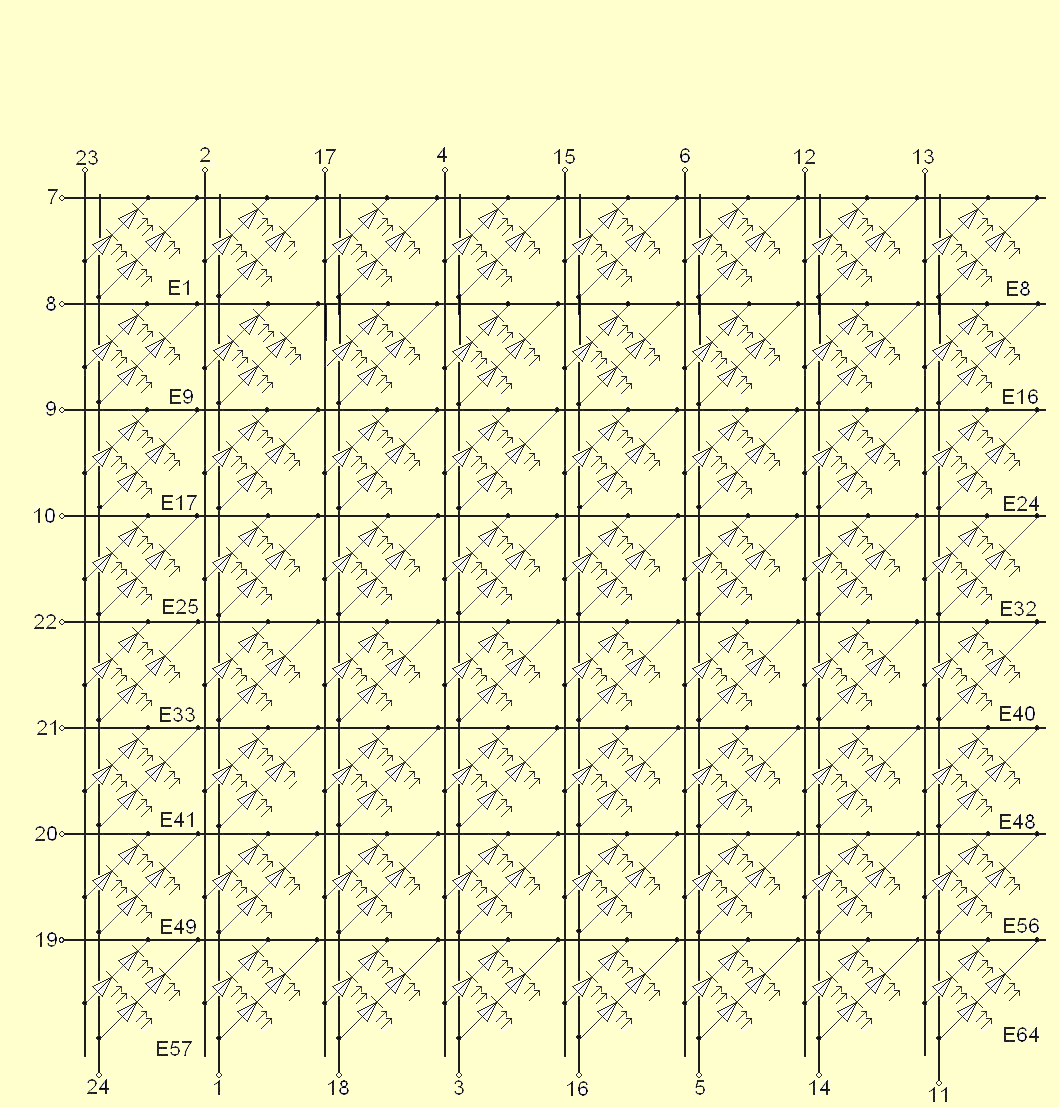

Схема электрическая принципиальная
