КИПВ04А-5/8К КИПВ04Б-5/8К

Фосфид-арсенид-галлиевые индикаторы эпитаксиально-планарные цифровые красного свечения цвета пятиразрядные типа КИПВ04А-5/8К, КИПВ04Б-5/8К монолитной конструкции в пластмассовом корпусе , предназначенные для визуальной индикации в аппаратуре. Каждый разряд представляет собой монолитный кристалл. Первый разряд индикаторов КИПВ04А-5/8К состоит из трех сегментов , что позволяет отображать знаки «+», «-».Высота знака 2,5 мм.

Последующие разряды индикаторов КИПВ04А-5/8К, и пять разрядов КИПВ04Б-5/8К состоят из семи сегментов и точки, что позволяет отображать все цифры и децимальную точку. Высота цифры 3 мм.

Индикаторы предназначены для работы в мультиплексном режиме,

Масса индикатора не более 1,5 г.

Основные электрические параметры

Наименование параметра(режим измерения), единица измерения

Буквенное

обозначение

Норма

Не

менее

Не более

Постоянное прямое напряжение элемента отображения и точки,(при I пр=3 мА) В

U пр

.

2,2

Средняя сила света элемента отображения (Iпр=3мА) , мккд

Iср

25

.

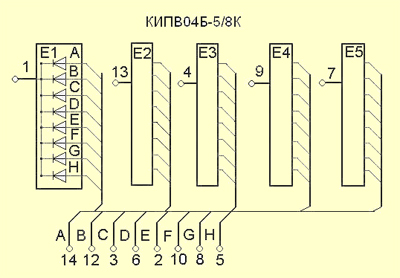

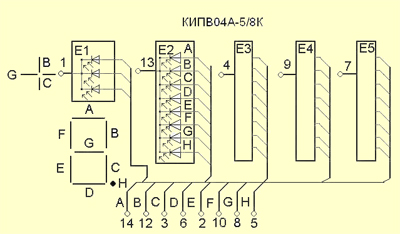

Схема электрическая принципиальная

* — выпускаются предприятием под заказ потребителей и на договорных условиях.
