Диод 2А543А-6

Диоды СВЧ бескорпусные, кремниевые меза-эпитаксиальные, переключательные типа 2А543А-6, предназначенные для применения в составе гибридных интегральных микросхем 0,3-18 ГГц диапазона частот.

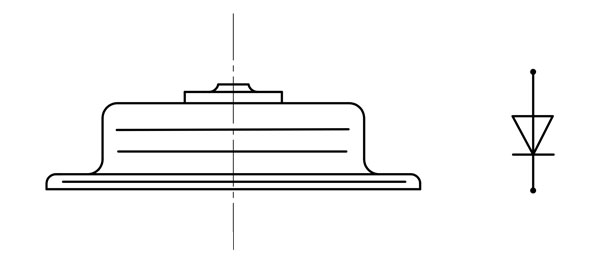

Схема расположения выводов

Масса не более 1,5 мг

Основные электрические параметры при ϴ окр = 25°±10°С

Наименование параметра, (режим измерения), единица измерения Буквенное обозначение Норма
Не менее Не более
Общая емкость диода при Uобр=20В на частоте 10МГЦ, пФ Сд 0,12 0,19
Критическая частота при I пр= 5мА, Uобр=20В, ГГц Fкр. 300
Накопленный заряд при I пр=5 мА, нКл Qнк 0,5 3
Постоянное прямое напряжение при Iпр=5 мА , В
в диапазоне температур, ºС
25±10
125±3
-60±3
Uпр 0,9
0,9
1,2
Пробивное напряжение при обратном токе 10 мкА, В Uпроб 100
Прямое сопротивление потерь диода при Iпр= 5 мА, Ом R пр 1,5
